Сегодня приехала Mazda MPV, около двухтысячного года выпуска, с нелогичной на первый взгляд неисправностью.





Владельцем автомобиля озвучена следующая проблема:
Если при включенных габаритах включить поворотники, то поворотники мигают с большой частотой (примерно как с неисправной лампой поворотника), а если включить аварийку то машина просто глохнет. Так же глохнет если включить противотуманки, причем глохнет сразу как будто выключили зажигание, противотуманки не работают.



Первая мысль что-то не так с подключением минуса (или массы) на лампы, смущает какого хрена глохнет? Изучаем схемы:

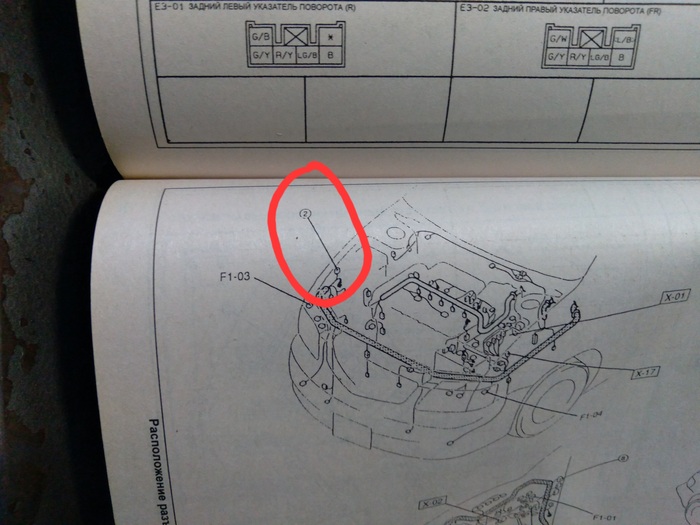

Передние поворотники подключены к одной точке (номер 2 на рисунке)

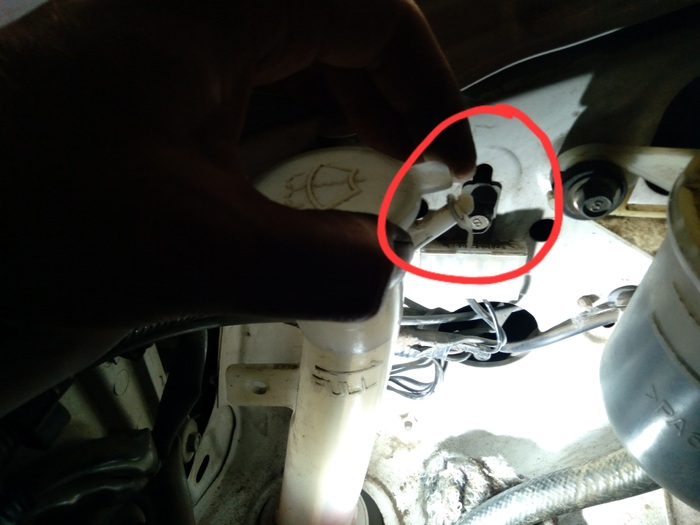

Эта масса прикручена за правой передней фарой (по ходу движения)

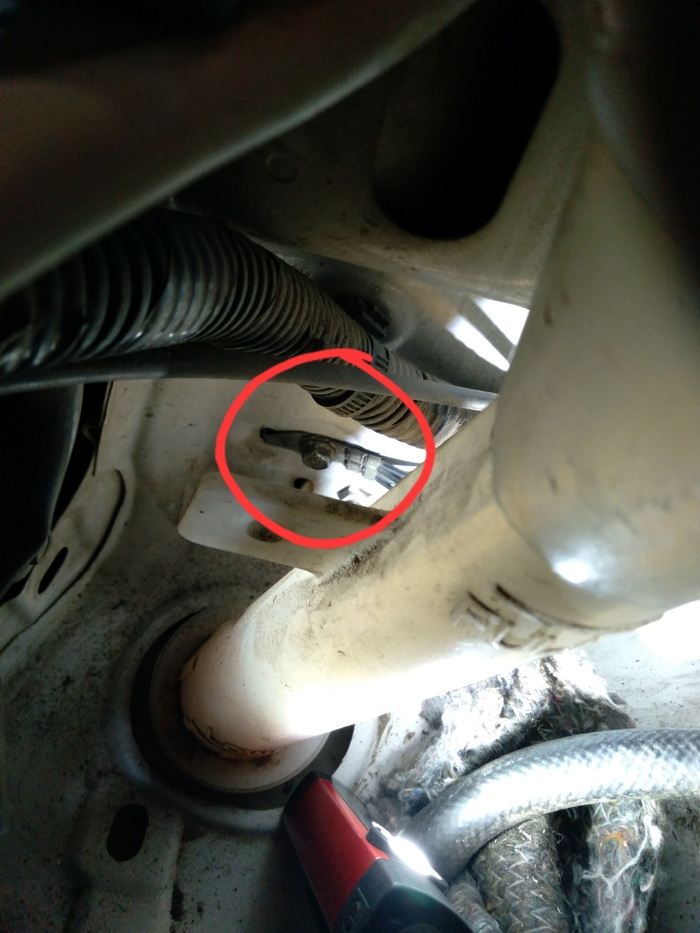

Как оказалось за фарой две точки соединения с кузовом. Проверяем - обе прикручены падения напряжения на них нет, проблема явно не здесь.

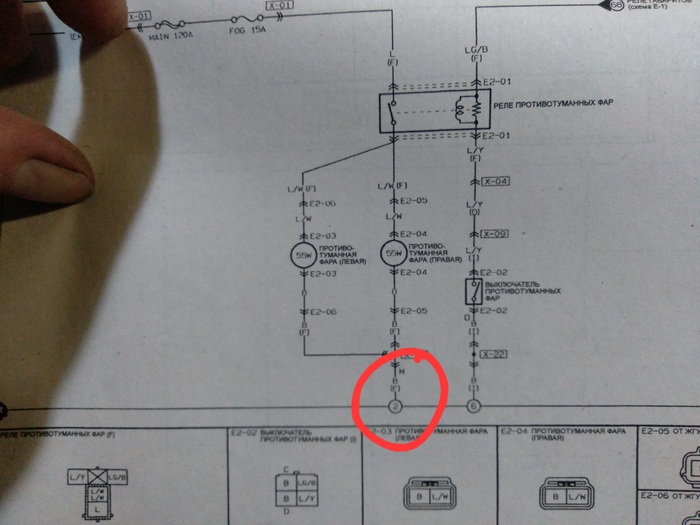

Противотуманки тоже подключены к массе номер 2.



Где же связь с работой двигателя?

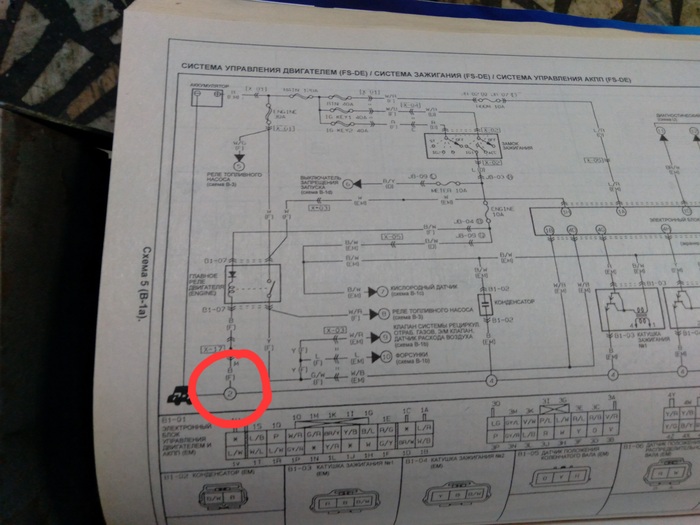

А вот где! Оказывается главное реле двигателя включено через ту же точку номер 2.
Вот тут становится понятно почему глохнет двигатель - при включении дополнительной нагрузки через эту цепь протекает больший ток и падение напряжения становится настолько большим, что реле отключается.



Но остается вопрос где именно объединены эти провода? Потому что в месте соединения с кузовом все в порядке.



Проведя некоторые измерения и отследив жгуты напрашивается вывод:
место соединения - это блок предохранителей.

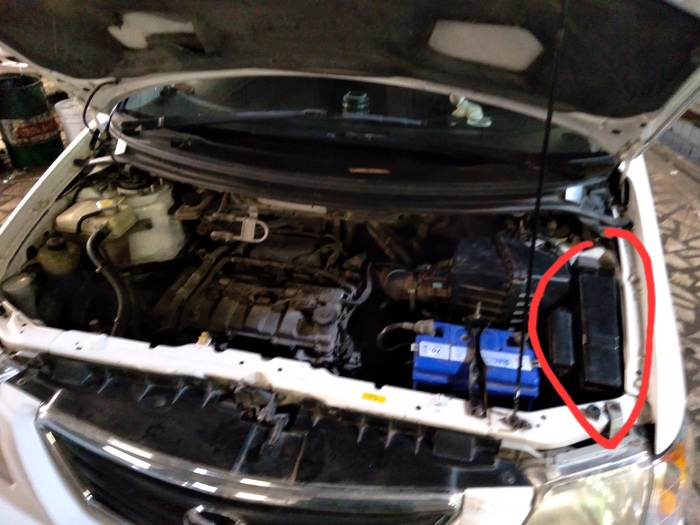

Вот этот.



Разбираем

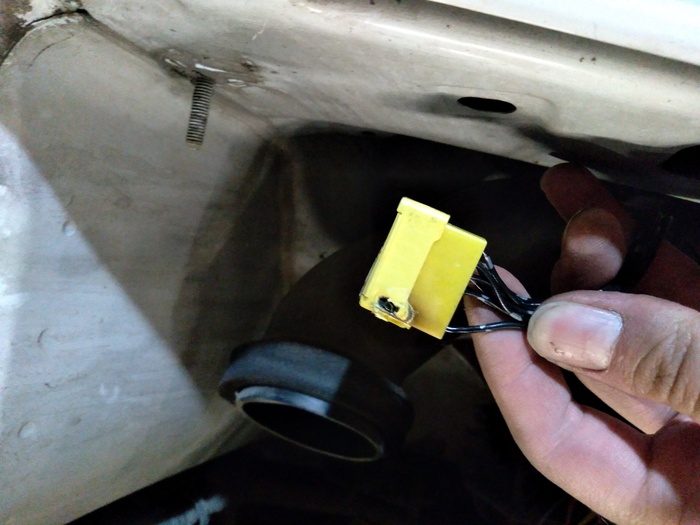

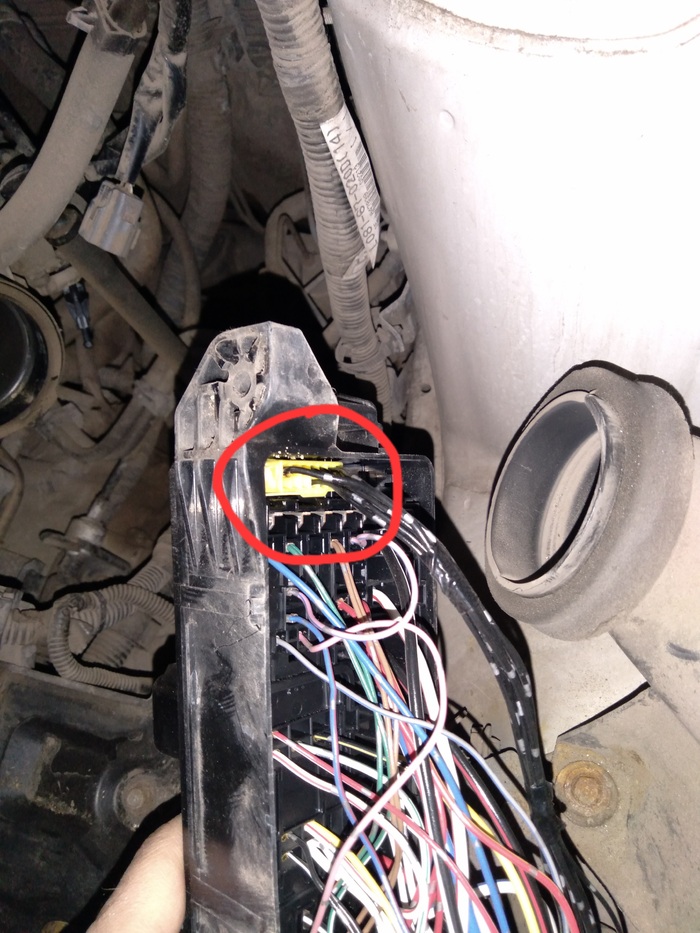

Вот сюда сходятся провода масс.

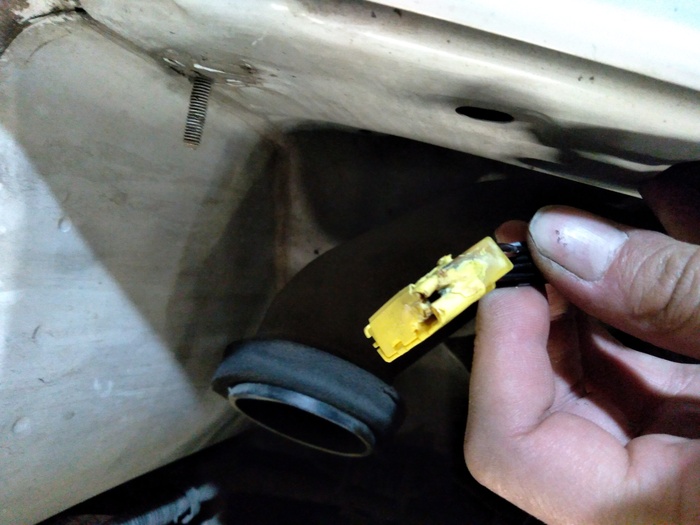

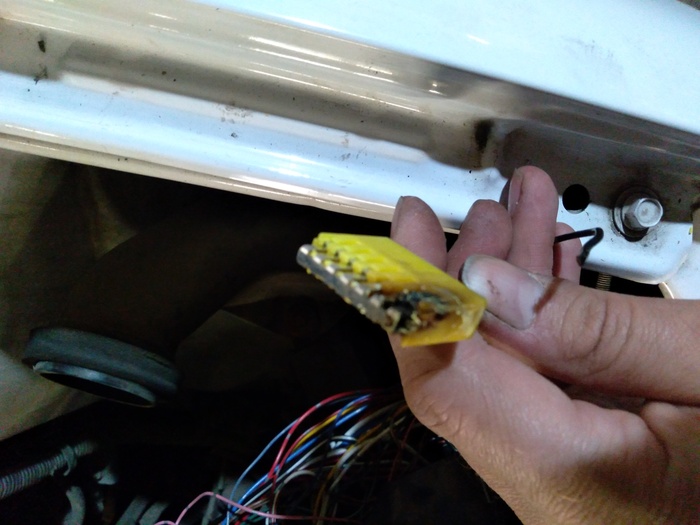

Что-то эта желтая хрень приуныла.







Вырезаем и соединяем провода на скрутки, скрутки пропаиваем.

Обратная сборка и все работает!
